Produktens egenskaper
Beskrivning av

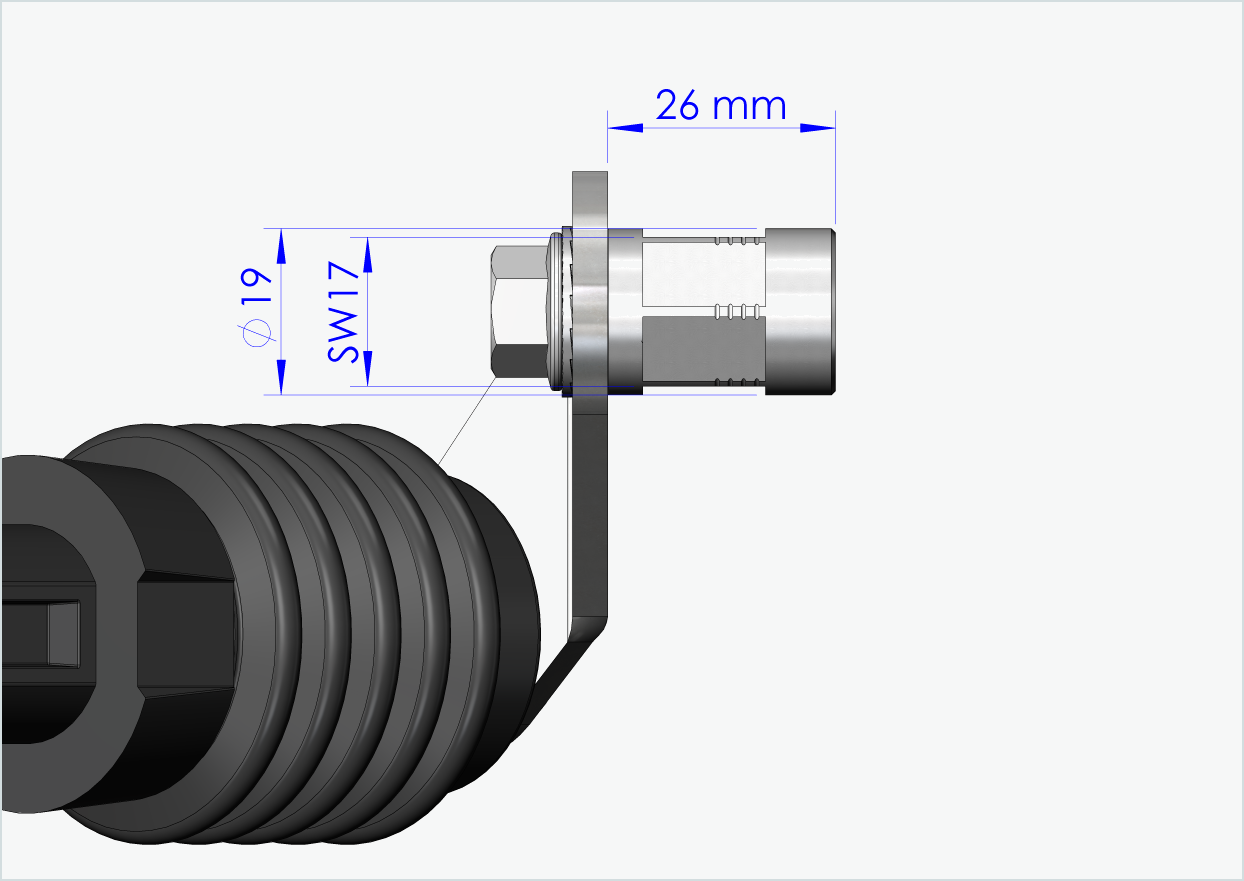

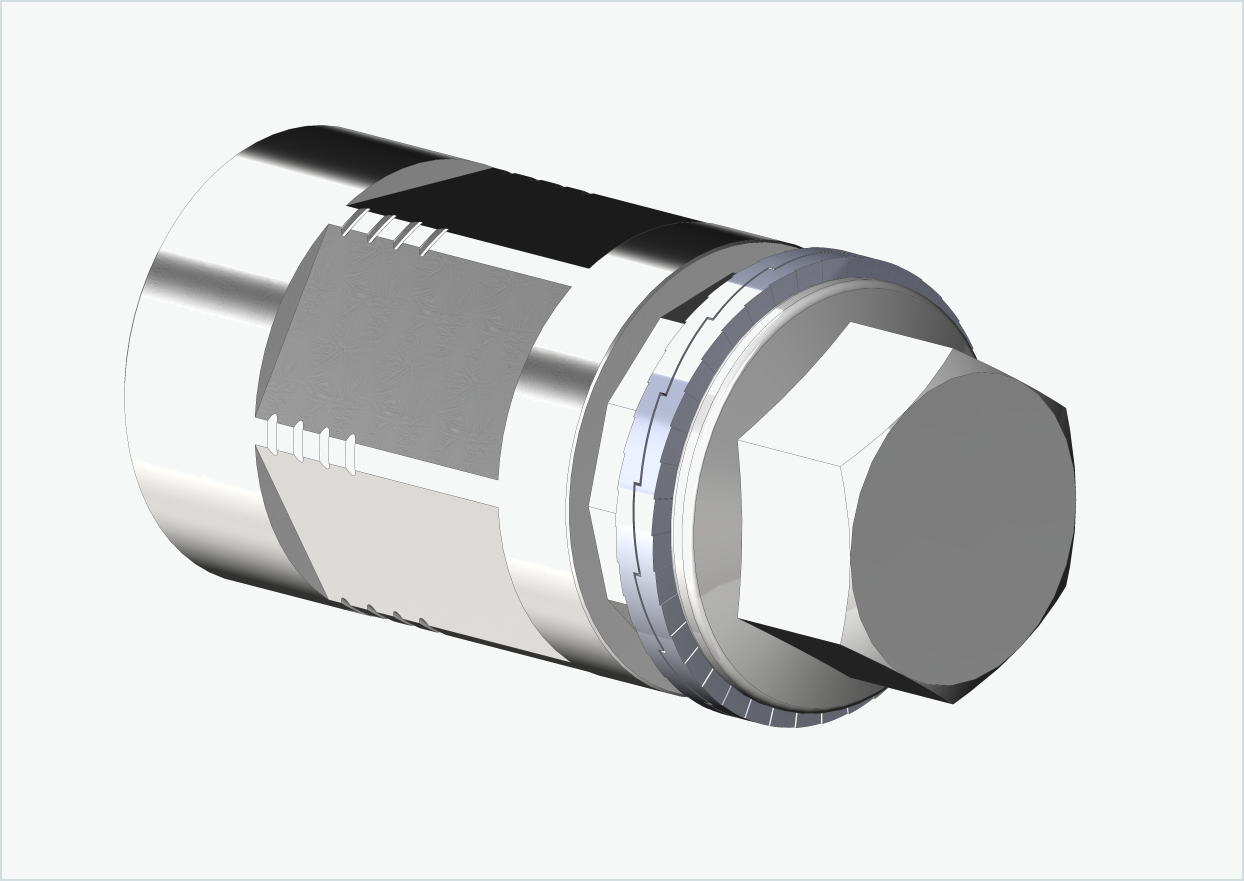

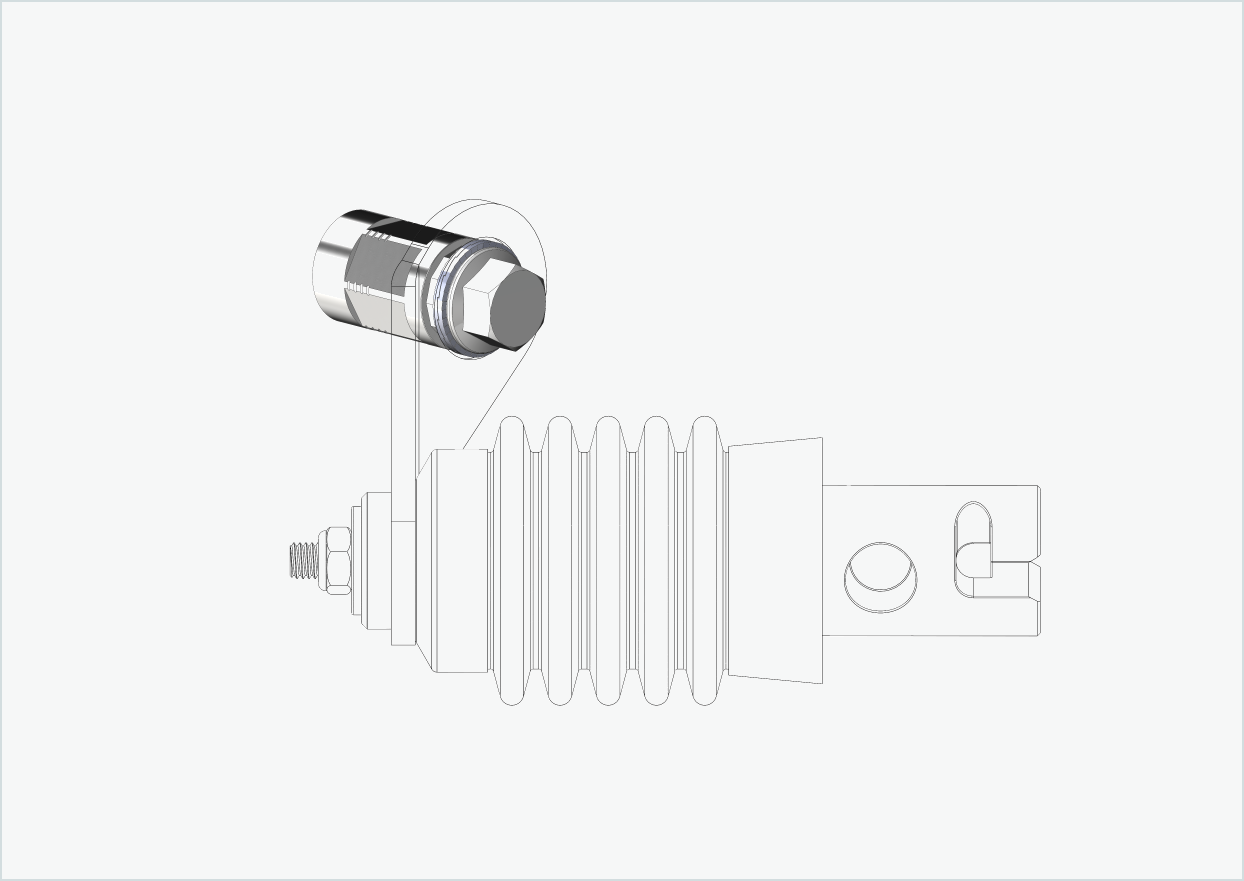

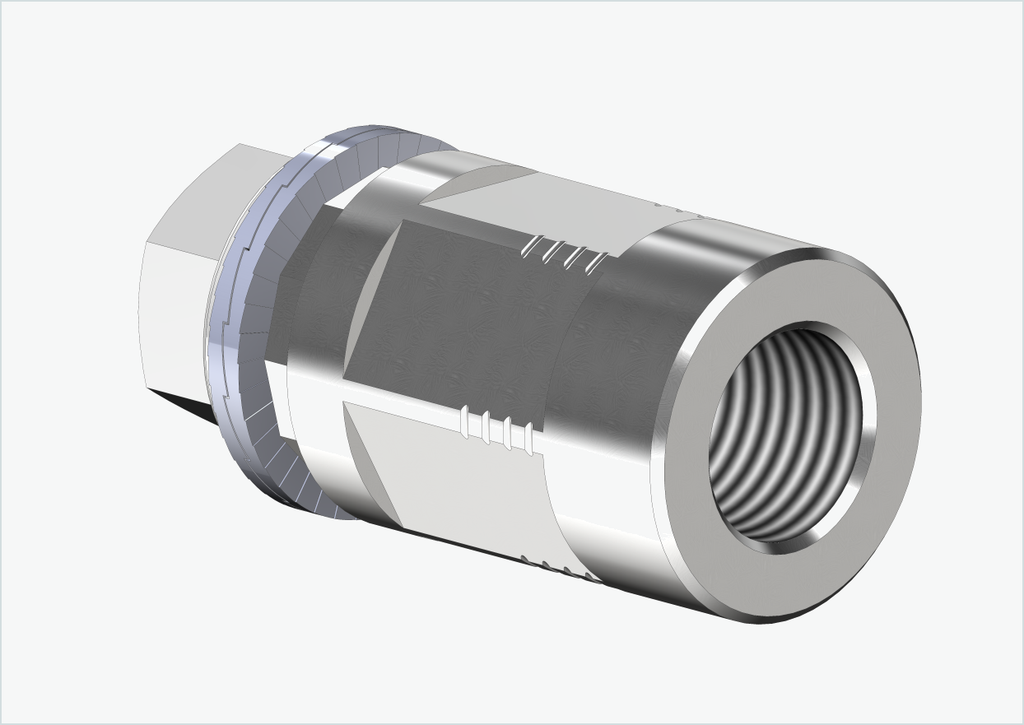

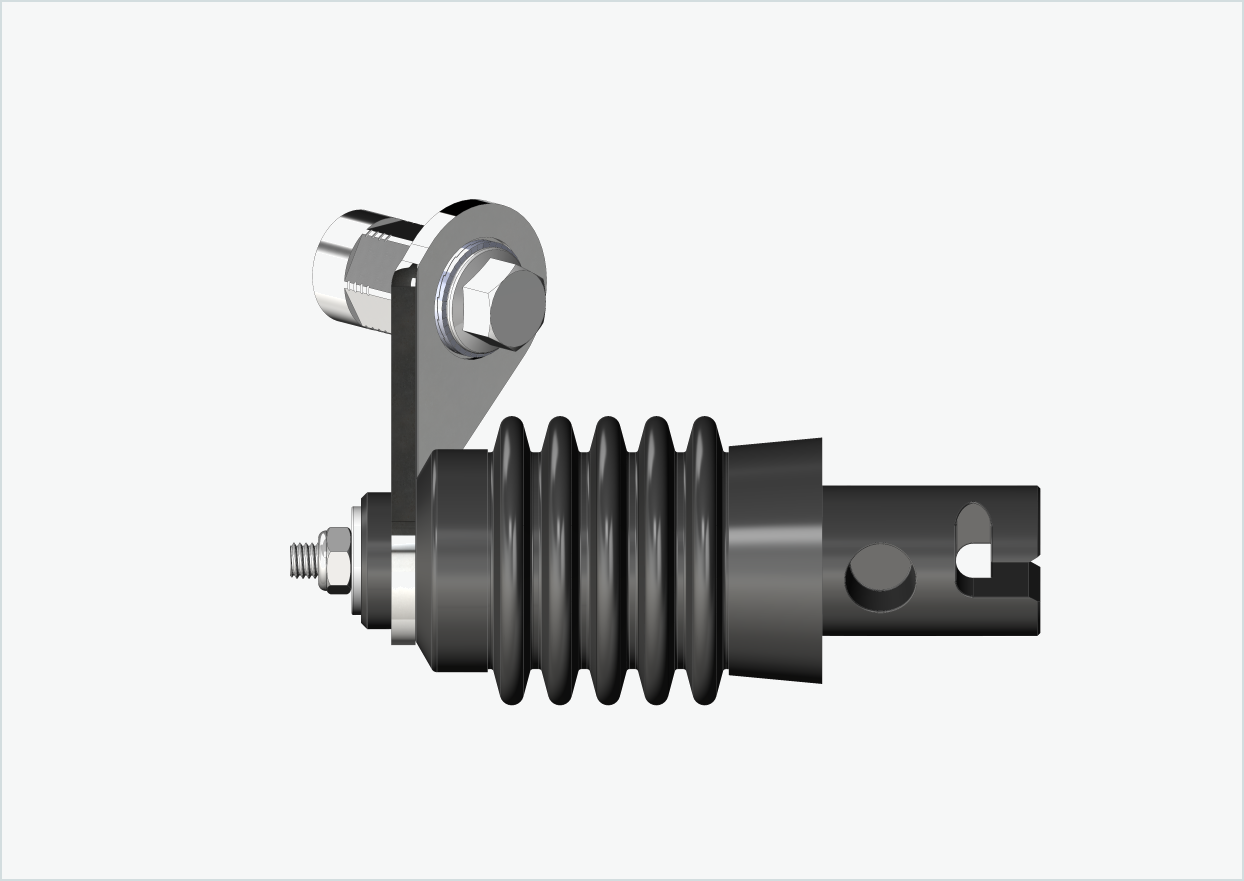

Solid axeladapter med polygon - lämplig för Weber-kopplingar typ: E - EL - ES

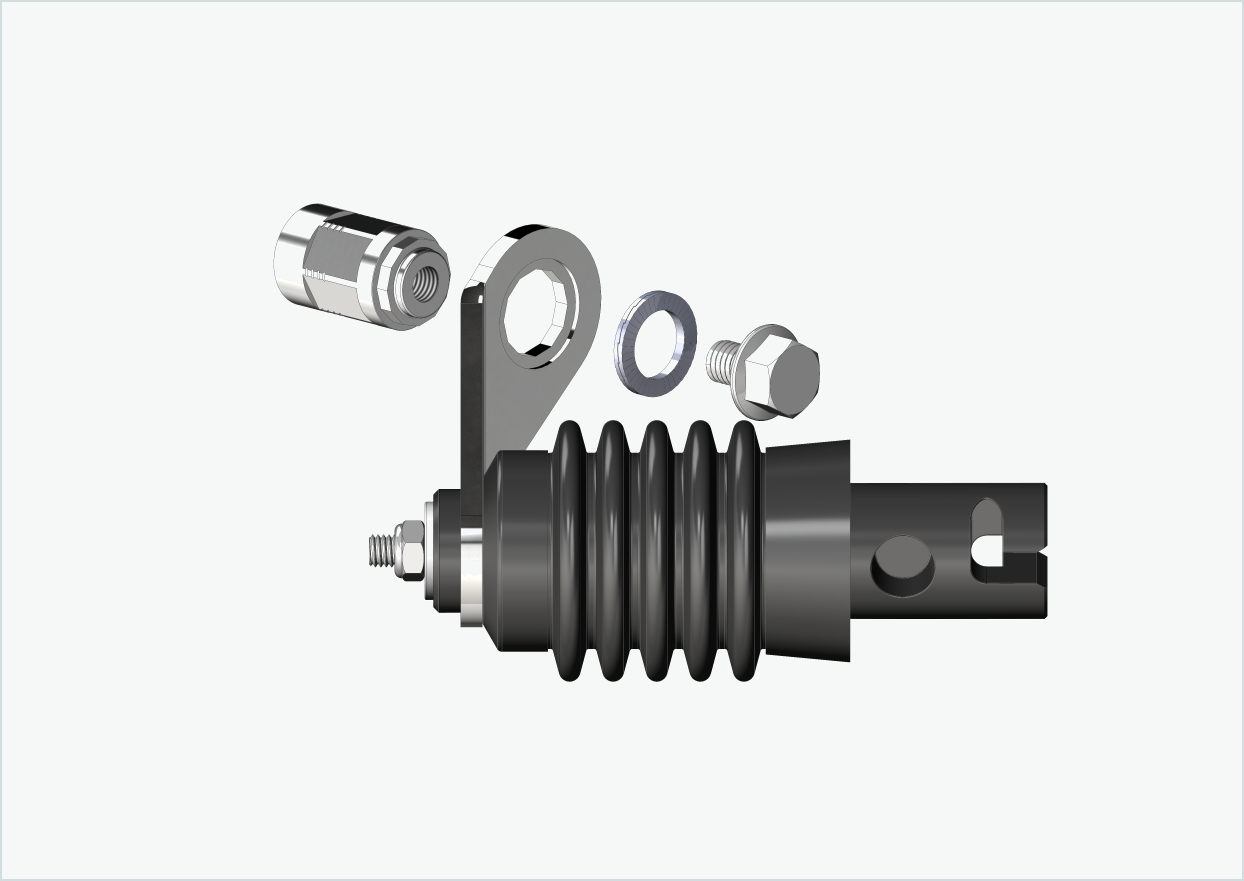

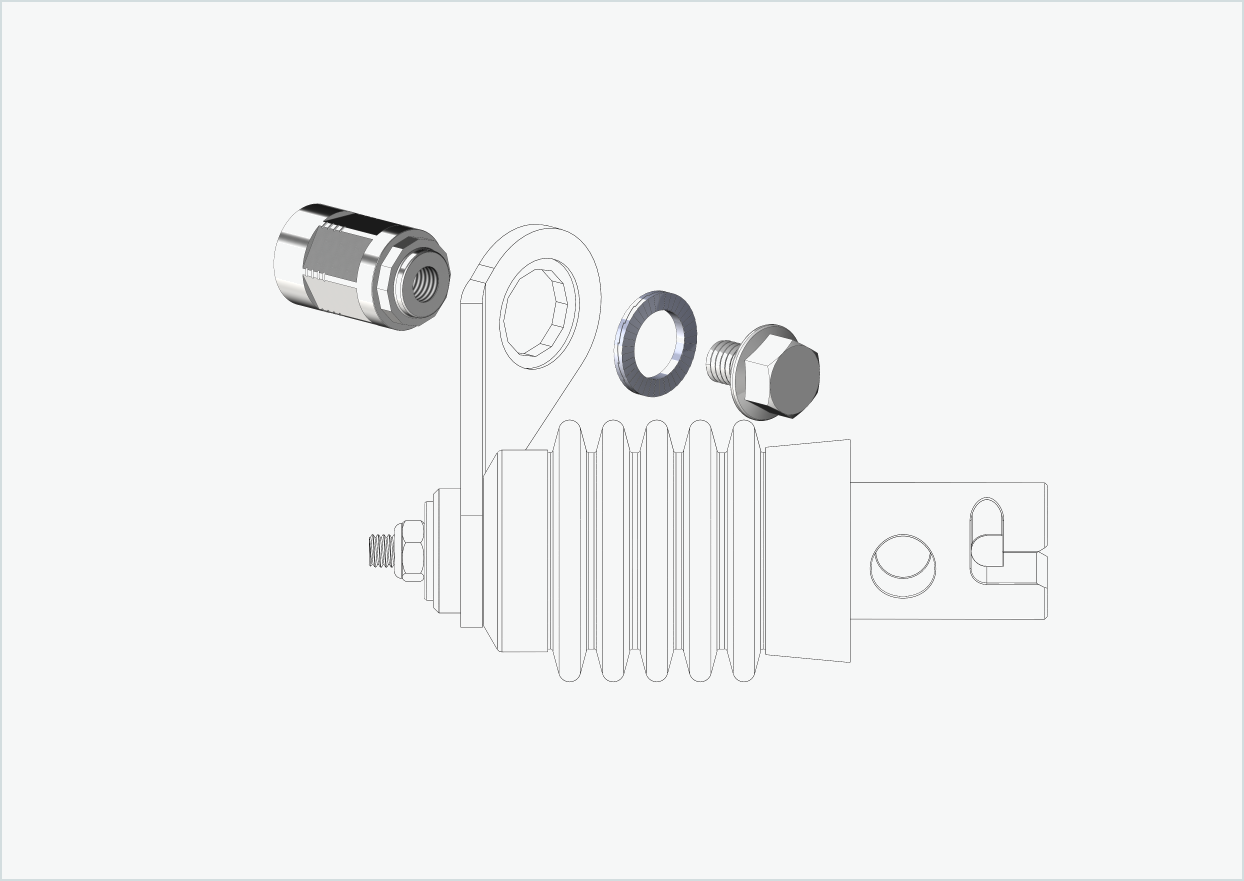

MONTERINGSANVISNINGAR
Lämplig för följande cykelmärken med bakre navmotorer
- PROPHETE med BLAUPUNKT HR navmotor 36V, 40Nm
- PROPHETE med AEG Easy Drive HR navmotor 36V, 40Nm
- Zündapp Z810 med Ananda 145 HR navmotor
Passar för följande bakhjulsnavmotorer
- BLAUPUNKT - HR navmotor 36V, 40Nm
- AEG - Easy Drive HR navmotor 36V, 40Nm
- ANANDA 145 - HR navmotor
Säkerhetsinstruktioner och varningar
! VARNING !
Innan du monterar vår adapter måste du ta reda på om din cykel är godkänd för släpvagnsanvändning. Kontrollera bruksanvisningen för din cykel, fråga tillverkaren eller en cykelhandlare.
Dragcykeln måste vara godkänd för släpvagnsdrift. Om du kör med släpvagnen med en dragcykel som inte är godkänd av tillverkaren kan det leda till rambrott eller andra materialproblem. Detta kan leda till olyckor med livshotande skador som följd.
Om du inte är säker på hur du ska montera vår adapter på rätt sätt, kontakta en specialiserad verkstad.
Vår adapter måste vara korrekt monterad. En felaktigt monterad adapter kan lossna under körning och leda till olyckor med livshotande skador.
Observera att vår adapter måste skruvas fast på cykelaxelns gänga med minst sex hela varv.
Mindre än sex fulla varv på gängan garanterar inte tillräcklig klämkraft på bakhjulet, vilket kan leda till olyckor med livshotande skador.
Du bör definitivt ha detta i åtanke:
- Våra adaptrar är endast godkända för cyklar och pedelecs (max. 25 km/h), inte för S-pedelecs eller elcyklar från 25 km/h!
- Vi vill påpeka för alla återförsäljare och slutanvändare att ni är ansvariga för hela cykelvagnsystemet och dess korrekta funktion när det gäller produktansvar!
- Det är ditt ansvar att fastställa rätt gängstorlek på din bakhjulsaxel på cykeln. Försök inte montera vår adapter med en annan gängstorlek på din bakhjulsaxel. En felaktig gängstorlek kan skada cykeln. Om du är osäker på rätt gängstorlek, kontakta oss via e-post eller telefon så hjälper vi dig gärna.
- kan inte användas på cyklar tillverkade av kolfiber eller med dropouts och bakre triangel av kolfiber!
- Kontrollera regelbundet att vridmomentet är korrekt inställt och att alla komponenter är fria från spel innan du använder cykeln i släpvagnsläge!
- Om du inte har en kalibrerad momentnyckel för montering av vår adapter, kontakta en specialiserad verkstad.
Du bör också ha detta i åtanke:

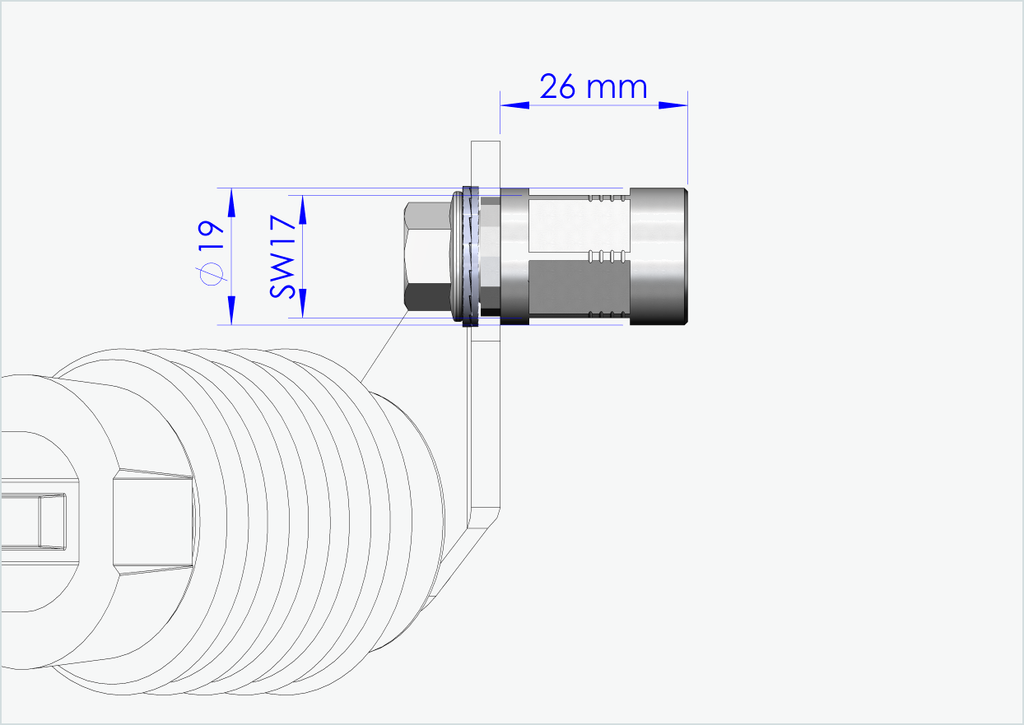

Alla våra polygonadaptrar har ett maximalt inskruvningsdjup på 17 mm och måste dras åt mot dropouten (rambenet) med hjälp av en kraftpassning.
Kontrollera därför hur långt [mm] din gängade axel sticker ut vid bakstycket.
Om avståndet är mindre än eller lika med 17 mm kan du montera vår polygonadapter på din cykel utan problem.
Om avståndet är större än 17 mm kommer vår polygonadapter inte att ligga i jämnhöjd med dropouten (rambenet). Du behöver en extra distansskiva för detta, som du kan hitta från 2 mm till 10 mm här.
Gängstorlek M12 x 1,00 eller M12 x 1,25 ?
Är du osäker på hur du ska bestämma din gängstorlek?
Här visar vi kortfattat hur du genom att skruva loss muttern kan fastställa motsvarande gängstigning på din cykel.
Det finns bara två gängstorlekar för bakhjulsnavmotorer:
- M12 x 1,00
- M12 x 1,25
Använd en linjal, tumstock eller skjutmått för att mäta 8 gängsänkor (9 gängpunkter), enligt bilden nedan.
Om avståndet (som på bilden nedan) är 10 mm har du en gänga M12 x 1,25(8 x 1,25 mm = 10 mm)
Om avståndet är 8 mm har du en gänga M12 x 1,00(8 x 1,00 mm = 8 mm)
